LINOS电动可变倍率扩束镜

LINOS电动可变倍率扩束镜

我们著名的LINOS^®可变扩束镜的电动版支持完全自动化的激光材料加工系统，使激光系统的设计具有最大的通用性。在重新调整系统的过程中，可以实现更快的机器设置时间并保持激光保护等级。激光束放大率和发散度的单独预设可通过提供的Windows™软件进行存储和控制。

联系我们查找分销商

波长340-360 nm、515-540 nm或1030-1080 nm的连续可变倍率为1...4倍或2...8倍
熔融石英设计
射束发散度的连续变化
软件运行于Windows™平台(Win10)
通过自动改变放大率来减少机器设置时间
在重新调整扩束镜期间保持激光防护等级
一体式设计，集成控制器
符合CE和ROHS
IP 20

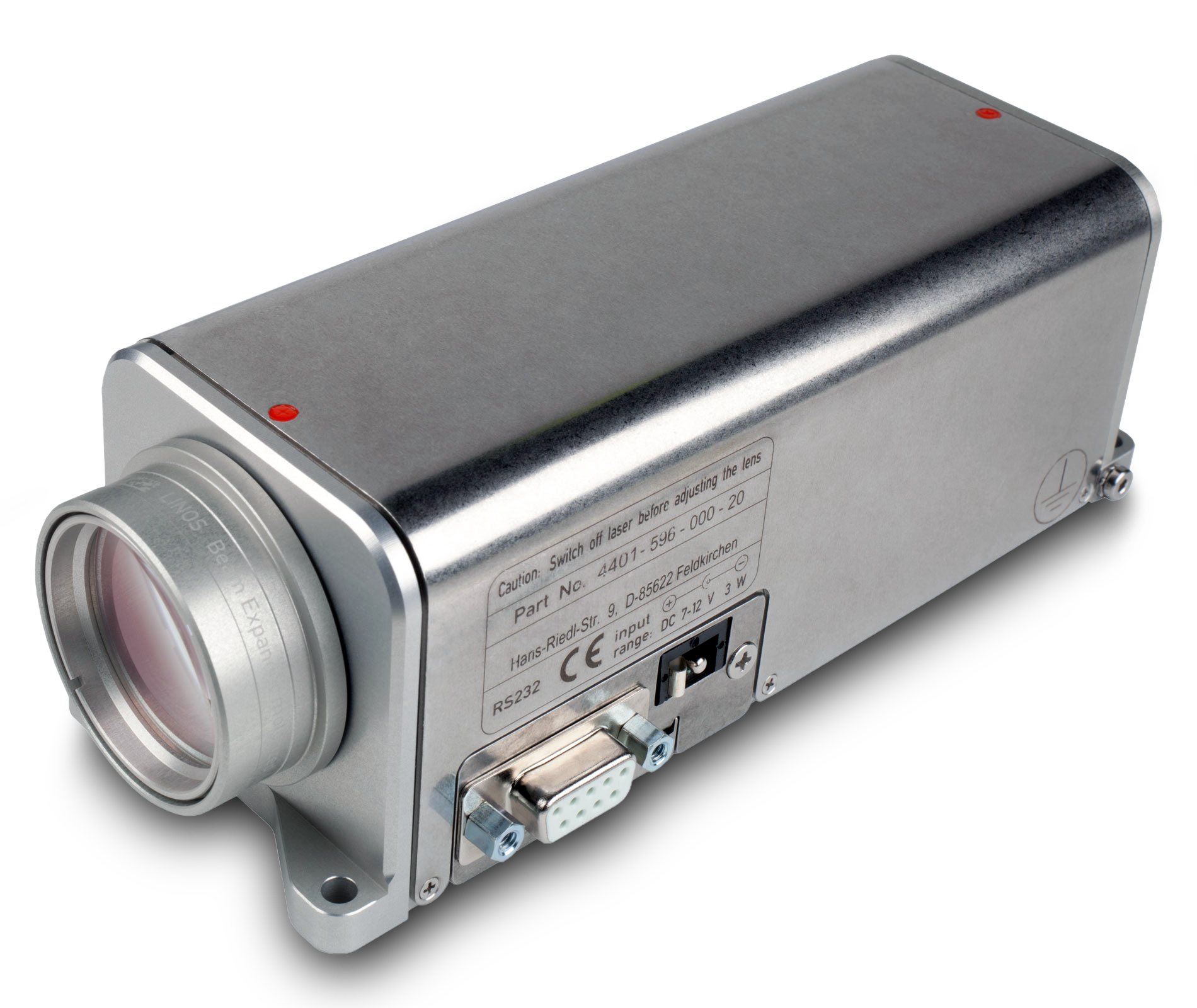

LINOS电动可变倍率光束扩展器_无色阳极氧化处理_0

LINOS自然阳极氧化处理电动可变扩束镜

LINOS电动可变扩束镜，1-4倍，熔融石英

零件号	产品描述	波长	最大入射光束直径在1/e截断²	镜头元件	PC接口	表面材料
		(nm)	（毫米）
4401-596-000-20	电动扩束镜1...4倍 340 – 360 nm USB 2.0	340 – 360	8	5	SubD9/ RS232	自然阳极氧化处理
4401-596-000-21	电动扩束镜1...4倍 515 – 540 nm SubD9/ RS232	340 – 360	8	5	Phoenix Contact/ RS232	自然阳极氧化处理
4401-597-000-20	电动扩束镜1...4倍 515 – 540 nm USB 2.0	515 – 540	8	5	SubD9/ RS232	黑色阳极氧化处理
4401-597-000-21	电动扩束镜1...4倍 1030 – 1080 nm SubD9/ RS232	515 – 540	8	5	Phoenix Contact/ RS232	黑色阳极氧化处理
4401-598-000-20	电动扩束镜1...4倍 1030 – 1080 nm USB 2.0	1030 – 1080	8	5	SubD9/ RS232	黑色阳极氧化处理
4401-598-000-21	电动扩束镜1...4倍 340 – 360 nm USB 2.0	1030 – 1080	8	5	Phoenix Contact/ RS232	黑色阳极氧化处理

LINOS电动可变扩束镜，2-8倍，熔融石英

零件号	产品描述	波长	最大入射光束直径在1/e截断²	镜头元件	PC接口	表面材料
		(nm)	（毫米）
4401-634-000-20	电动扩束镜2...8倍 340 - 360 nm SubD9/ RS232	340 - 360	6	5	SubD9/ RS232	自然阳极氧化处理
4401-634-000-21	电动扩束镜2...8倍 340 - 360 nm Phoenix Contact	340 - 360	6	5	Phoenix Contact/ RS232	自然阳极氧化处理
4401-515-000-20	电动扩束镜2...8倍 515 – 540 nm SubD9/ RS232	515 – 540	8	5	SubD9/ RS232	黑色阳极氧化处理
4401-515-000-21	电动扩束镜2...8倍 515 – 540 nm Phoenix Contact	515 – 540	8	5	Phoenix Contact/ RS232	黑色阳极氧化处理
4401-514-000-20	电动扩束镜2...8倍 1030 – 1080 nm SubD9/ RS232	1030 – 1080	8	5	SubD9/ RS232	黑色阳极氧化处理
4401-514-000-21	电动扩束镜2...8倍 1030 – 1080 nm Phoenix Contact	1030 – 1080	8	5	Phoenix Contact/ RS232	黑色阳极氧化处理

一般技术特征：

10种单独预设的放大率和发散度
快速调节，从1倍至4倍或2倍至8倍，可达7秒
最大入射光束直径 = 31 mm / 放大系数
射束直径：最大31 mm
指向稳定性< 0.5 mrad
包括保护镜
版本4401-596-000-xx和4401-634-000-xx自然阳极氧化处理

机械元件：

机械尺寸：长167 mm (1-4倍)，203 mm (2-8倍)；宽58 mm，高55.5 mm
通过高精度孔6_H7（推荐）或安装直径39_h11的机械接口

电子产品：

不同的电子接口：SubD9/ RS232, Phoenix Contact/ RS232
波特率：9600 bit/sec
功率输入7-12 V，Phoenix Contact 7-24 V

激光损伤阈值：

355 nm、6 ns脉冲长度、100 Hz下的涂层激光损伤阈值可达4 J/cm²；343 nm、200 fs脉冲长度、1 kHz下的涂层激光损伤阈值可达0.4 J/cm²
532 nm、8 ns脉冲长度、100 Hz下的涂层激光损伤阈值可达20 J/cm²；515 nm、204 fs脉冲长度、50 kHz下的涂层激光损伤阈值可达0.6 J/cm²
1064 nm、12 ns脉冲长度、100 Hz下的涂层激光损伤阈值可达40 J/cm²；1030 nm、291 fs脉冲长度、5 kHz下的涂层激光损伤阈值可达0.9 J/cm²

规格
技术特征

LINOS电动可变扩束镜，1-4倍，熔融石英

零件号	产品描述	波长	最大入射光束直径在1/e截断²	镜头元件	PC接口	表面材料
		(nm)	（毫米）
4401-596-000-20	电动扩束镜1...4倍 340 – 360 nm USB 2.0	340 – 360	8	5	SubD9/ RS232	自然阳极氧化处理
4401-596-000-21	电动扩束镜1...4倍 515 – 540 nm SubD9/ RS232	340 – 360	8	5	Phoenix Contact/ RS232	自然阳极氧化处理
4401-597-000-20	电动扩束镜1...4倍 515 – 540 nm USB 2.0	515 – 540	8	5	SubD9/ RS232	黑色阳极氧化处理
4401-597-000-21	电动扩束镜1...4倍 1030 – 1080 nm SubD9/ RS232	515 – 540	8	5	Phoenix Contact/ RS232	黑色阳极氧化处理
4401-598-000-20	电动扩束镜1...4倍 1030 – 1080 nm USB 2.0	1030 – 1080	8	5	SubD9/ RS232	黑色阳极氧化处理
4401-598-000-21	电动扩束镜1...4倍 340 – 360 nm USB 2.0	1030 – 1080	8	5	Phoenix Contact/ RS232	黑色阳极氧化处理

LINOS电动可变扩束镜，2-8倍，熔融石英

零件号	产品描述	波长	最大入射光束直径在1/e截断²	镜头元件	PC接口	表面材料
		(nm)	（毫米）
4401-634-000-20	电动扩束镜2...8倍 340 - 360 nm SubD9/ RS232	340 - 360	6	5	SubD9/ RS232	自然阳极氧化处理
4401-634-000-21	电动扩束镜2...8倍 340 - 360 nm Phoenix Contact	340 - 360	6	5	Phoenix Contact/ RS232	自然阳极氧化处理
4401-515-000-20	电动扩束镜2...8倍 515 – 540 nm SubD9/ RS232	515 – 540	8	5	SubD9/ RS232	黑色阳极氧化处理
4401-515-000-21	电动扩束镜2...8倍 515 – 540 nm Phoenix Contact	515 – 540	8	5	Phoenix Contact/ RS232	黑色阳极氧化处理
4401-514-000-20	电动扩束镜2...8倍 1030 – 1080 nm SubD9/ RS232	1030 – 1080	8	5	SubD9/ RS232	黑色阳极氧化处理
4401-514-000-21	电动扩束镜2...8倍 1030 – 1080 nm Phoenix Contact	1030 – 1080	8	5	Phoenix Contact/ RS232	黑色阳极氧化处理

一般技术特征：

10种单独预设的放大率和发散度
快速调节，从1倍至4倍或2倍至8倍，可达7秒
最大入射光束直径 = 31 mm / 放大系数
射束直径：最大31 mm
指向稳定性< 0.5 mrad
包括保护镜
版本4401-596-000-xx和4401-634-000-xx自然阳极氧化处理

机械元件：

机械尺寸：长167 mm (1-4倍)，203 mm (2-8倍)；宽58 mm，高55.5 mm
通过高精度孔6_H7（推荐）或安装直径39_h11的机械接口

电子产品：

不同的电子接口：SubD9/ RS232, Phoenix Contact/ RS232
波特率：9600 bit/sec
功率输入7-12 V，Phoenix Contact 7-24 V

激光损伤阈值：

355 nm、6 ns脉冲长度、100 Hz下的涂层激光损伤阈值可达4 J/cm²；343 nm、200 fs脉冲长度、1 kHz下的涂层激光损伤阈值可达0.4 J/cm²
532 nm、8 ns脉冲长度、100 Hz下的涂层激光损伤阈值可达20 J/cm²；515 nm、204 fs脉冲长度、50 kHz下的涂层激光损伤阈值可达0.6 J/cm²
1064 nm、12 ns脉冲长度、100 Hz下的涂层激光损伤阈值可达40 J/cm²；1030 nm、291 fs脉冲长度、5 kHz下的涂层激光损伤阈值可达0.9 J/cm²
