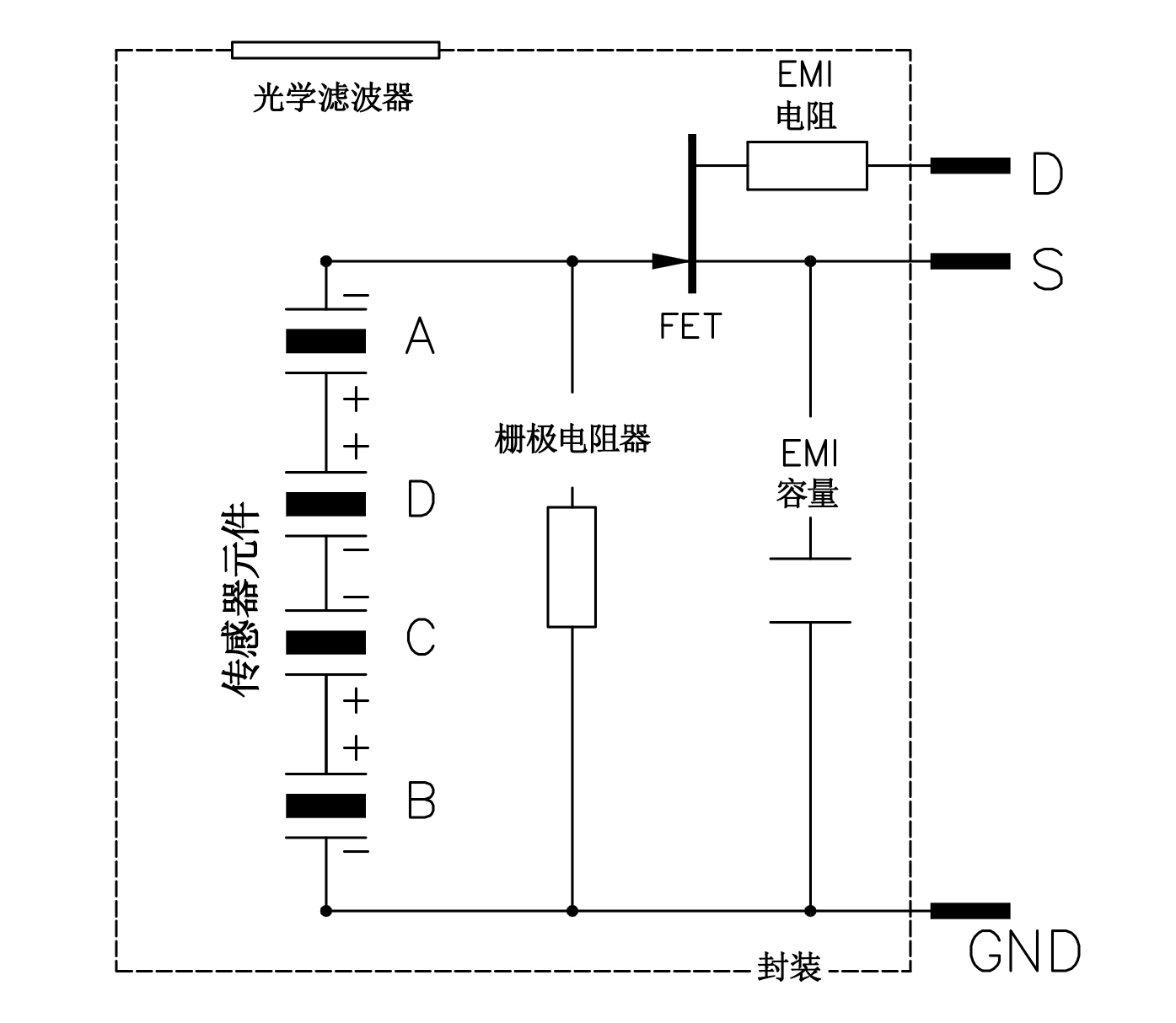

该“四元”热释电探测器系列的所有四个元件都连接到一个共同输出端上。所有元件均与一个内置场效应管FET源跟随端连接，形成一个模拟输出信号。
提供两种窗口选择：矩形窗口和正方形窗口。可按要求提供不同的几何布局。这种探测器可同合适的透镜或镜面光学器件一起应用于天花板吸顶装置。PYQ 1348还可以使用0.8x0.8 mm²的较小元件。小元件适用于紧凑型镜头和短检测距离。
特点
- TO-5金属封装以实现EMI屏蔽
- 高响应度陶瓷热释电元件
- 采用1 × 1 mm²（0.8 x 0.8 mm²）元件的四元探测器
- 124°（140°）视场（PYQ 1348）
- 103°视场（PYQ 1398）
- 集成场效应管FET源跟随端配置
- 集成EMI滤波
应用
- 中（短）距离运动探测（带镜头）
- 节能应用
- 入侵警报
- 天花板吸顶装置应用
| 响应度 | 6.5 (10.2) kV/W（典型值） |
| 噪声 | 40（60）µVpp（典型值）/ 100（200）µVpp（最大值） |
| 工作电压要求 2.0 | 10V |
| 带光学窗口的封装 | TO-5 |
| PYQ1398视场（水平/垂直） | 103°/100° |
| PYQ1348视场（水平/垂直） | 124°/124° (140°/140°) |
